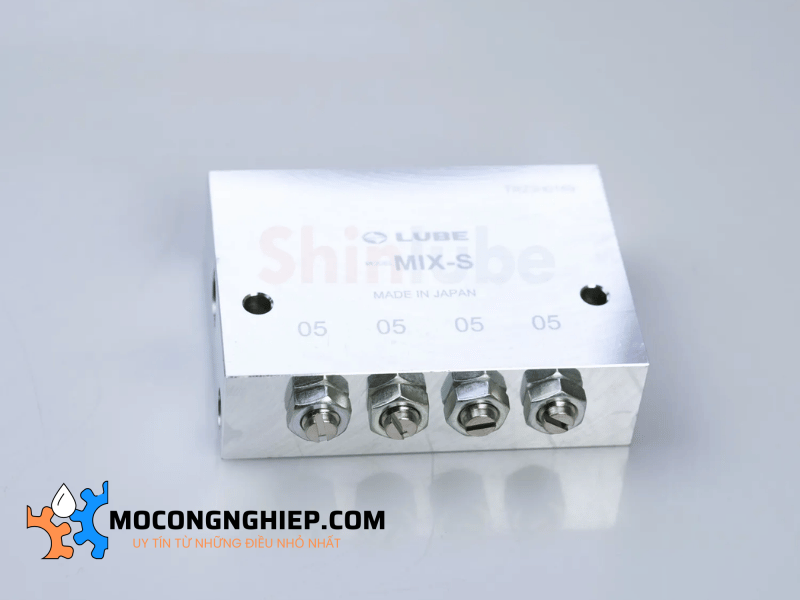

Van định lượng dầu-khí Lube Mix-S 5-5-5-5-5: Tổng quan kỹ thuật toàn diện
Giới thiệu về dòng Lube Mix-S
Van định lượng dầu-khí Lube Mix-S 5-5-5-5-5 đại diện cho một bước tiến quan trọng trong công nghệ bôi trơn chính xác, được thiết kế đặc biệt cho máy móc công nghiệp tốc độ cao. Được sản xuất để đáp ứng các yêu cầu khắt khe của quy trình sản xuất hiện đại, van định lượng năm cổng này là nền tảng của các hệ thống bôi trơn dầu-khí. Không giống như các hệ thống chỉ dùng dầu truyền thống, dòng Lube Mix-S sử dụng cơ chế vận chuyển bằng khí tinh vi để phân phối lượng chất bôi trơn cực nhỏ với độ chính xác cực cao. Công nghệ này thiết yếu để duy trì tuổi thọ và hiệu suất của trục chính tốc độ cao, dẫn hướng tuyến tính và các cụm vòng bi phức tạp, nơi tính ổn định nhiệt và kiểm soát nhiễm bẩn là tối quan trọng.
Thông số kỹ thuật và thiết kế
Lube Mix-S 5-5-5-5-5 được chế tạo để bôi trơn đa điểm, có năm đầu ra độc lập đảm bảo phân phối đồng đều trên nhiều điểm ma sát. Ký hiệu 5-5-5-5-5 thường đề cập đến thể tích xả đã được hiệu chuẩn cho mỗi cổng trong số năm cổng, đảm bảo mỗi điểm bôi trơn nhận được một lượng dầu xác định giống hệt nhau trong mỗi chu kỳ.
Các đặc tính kỹ thuật chính bao gồm: – Cấu hình: Thiết kế cụm 5 cổng để phân phối đa điểm đồng thời.
– Khả năng tương thích môi chất: Được thiết kế để sử dụng với dầu bôi trơn chất lượng cao kết hợp với khí nén.
– Độ chính xác định lượng: Mỗi cổng được trang bị một buồng định lượng thể tích kiểu piston độ chính xác cao.
– Vật liệu chế tạo: Được chế tạo bằng hợp kim chống ăn mòn và phớt cao cấp để chịu được môi trường công nghiệp và các phụ gia hóa học trong chất bôi trơn.
– Loại kết nối: Các cổng vào và ra tiêu chuẩn được thiết kế để tích hợp liền mạch với các khối trộn dầu-khí và ống dẫn hiện có.Nguyên lý hoạt động: Quá trình trộn dầu-khí
Hoạt động của Lube Mix-S 5-5-5-5-5 dựa trên nguyên lý dịch chuyển thể tích tích hợp với luồng khí liên tục. Quá trình tuân theo một trình tự cụ thể để đảm bảo bôi trơn hiệu quả:1. Giai đoạn tăng áp: Bơm bôi trơn trung tâm kích hoạt, gửi dầu áp suất đến cụm Lube Mix-S.
2. Định lượng thể tích: Các piston bên trong mỗi phần của van di chuyển về phía trước, thu một thể tích dầu chính xác (ví dụ: 0,03cc hoặc 0,05cc tùy thuộc vào hiệu chuẩn cụ thể).
3. Xả vào dòng khí: Khi buồng định lượng đầy, dầu được xả vào buồng trộn, nơi nó gặp dòng khí nén được điều tiết liên tục.
4. Hình thành dòng chảy vệt: Khí không phun dầu thành sương; thay vào đó, nó kéo dầu dọc theo thành trong của ống dẫn theo dạng dòng chảy vệt hoặc màng leo.
5. Phân phối: Màng dầu liên tục này được khí mang trực tiếp đến vòng bi hoặc bề mặt ma sát. Khí phục vụ mục đích kép: vận chuyển chất bôi trơn và tạo áp suất dương nhẹ bên trong vỏ vòng bi để ngăn chặn bụi bẩn, chất làm mát và mảnh vụn xâm nhập.Ưu điểm chính cho ngành công nghiệp độ chính xác cao
Việc triển khai Lube Mix-S 5-5-5-5-5 mang lại một số ưu điểm khác biệt so với các hệ thống mỡ hoặc phun sương dầu thông thường: – Quản lý nhiệt: Luồng khí nén liên tục giúp tản nhiệt phát sinh từ các vòng bi tốc độ cao, cho phép máy móc hoạt động ở RPM cao hơn mà không gặp vấn đề giãn nở nhiệt.
– Tác động môi trường và hiệu quả chi phí: Vì việc định lượng rất chính xác, tình trạng bôi trơn quá mức thường gặp trong các hệ thống thủ công hoặc dựa trên thời gian sẽ bị loại bỏ. Điều này làm giảm tiêu thụ dầu và ngăn ngừa tích tụ dầu thải trong đế máy.
– Loại bỏ sương dầu: Không giống như các máy tạo sương dầu cũ, công nghệ dòng chảy vệt được sử dụng với Lube Mix-S đảm bảo dầu ở lại trên các bề mặt cần thiết thay vì lơ lửng trong không khí, bảo vệ sức khỏe hô hấp của người vận hành và giữ cho cơ sở sạch sẽ hơn.
– Độ tin cậy trong các vùng trọng yếu: Cấu hình 5 cổng cho phép kiểm soát tập trung cho một bộ phận máy cụ thể, chẳng hạn như đầu trục chính, đảm bảo không có vòng bi đơn lẻ nào bị thiếu chất bôi trơn.Tích hợp và khả năng tương thích
Lube Mix-S 5-5-5-5-5 thường được tích hợp vào một kiến trúc bôi trơn lớn hơn bao gồm bộ điều khiển kỹ thuật số, bơm dầu và bộ điều tiết khí. Nó tương thích cao với các PLC công nghiệp tiêu chuẩn, cho phép các nhóm bảo trì giám sát chu kỳ bôi trơn và điều chỉnh khoảng thời gian dựa trên tải trọng máy và dữ liệu nhiệt độ thời gian thực.
Van này thường được sử dụng trong các trung tâm gia công CNC, máy mài tốc độ cao và máy dệt. Nó thường được kết hợp với ống dẫn trong suốt, cho phép nhân viên bảo trì xác minh trực quan chuyển động của dòng chảy vệt, cung cấp xác nhận ngay lập tức rằng hệ thống đang hoạt động bình thường.
Bảo trì và quy trình vận hành tốt nhất
Để đảm bảo tuổi thọ của Lube Mix-S 5-5-5-5-5, cần tuân thủ một số quy trình bảo trì: – Lọc khí: Khí nén cung cấp cho van phải khô và được lọc ít nhất đến 5 micron. Độ ẩm hoặc các hạt trong đường khí có thể dẫn đến tắc nghẽn các lỗ định lượng chính xác.
– Chất lượng dầu: Chỉ sử dụng các chất bôi trơn được nhà sản xuất máy khuyến nghị. Dầu có độ nhớt cao hoặc chứa các phụ gia rắn có thể cản trở chuyển động của piston.
– Giám sát áp suất: Kiểm tra thường xuyên áp suất vận hành của hệ thống là rất quan trọng. Áp suất giảm có thể cho thấy rò rỉ trong cụm van hoặc bơm bị lỗi, trong khi áp suất tăng có thể cho thấy tắc nghẽn ở một trong năm đường dẫn.Kết luận
Van định lượng dầu-khí Lube Mix-S 5-5-5-5-5 là một thành phần thiết yếu cho bất kỳ hoạt động sản xuất nào ưu tiên độ chính xác và thời gian hoạt động của thiết bị. Bằng cách cung cấp sự phân phối chất bôi trơn có kiểm soát, hỗ trợ bằng khí đến năm điểm riêng biệt, nó đảm bảo các bộ phận cơ khí tốc độ cao hoạt động trong điều kiện tối ưu. Thiết kế chắc chắn và định lượng thể tích chính xác khiến nó trở thành lựa chọn ưu tiên cho các kỹ sư muốn hiện đại hóa chiến lược bôi trơn và kéo dài tuổi thọ của các tài sản quan trọng nhất.
