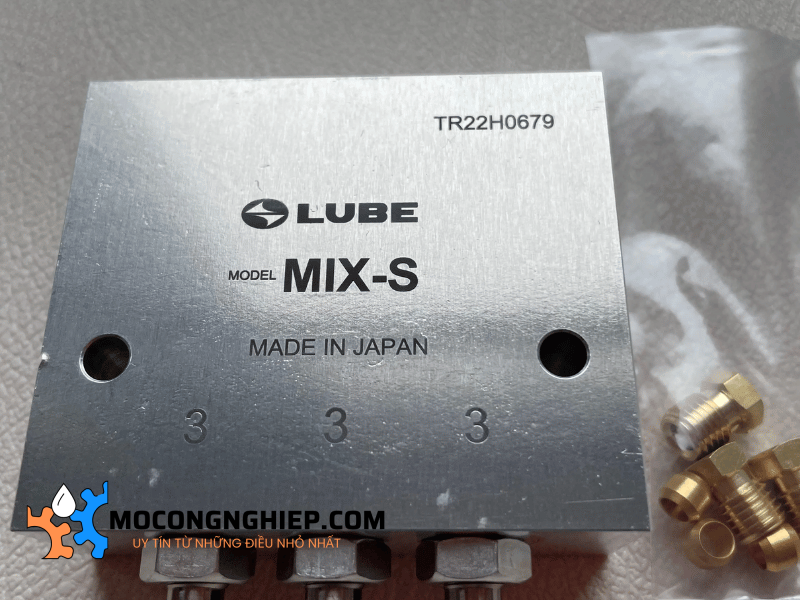

Van chia định lượng dầu-khí Lube Mix-S 3-3-3: Bôi trơn chính xác cho các ứng dụng công nghiệp tốc độ cao
Giới thiệu về dòng Lube Mix-S 3-3-3
Van chia định lượng dầu-khí Lube Mix-S 3-3-3 đại diện cho đỉnh cao của công nghệ bôi trơn chính xác, được thiết kế đặc biệt cho trục chính tốc độ cao, thanh dẫn hướng tuyến tính và các cụm cơ khí phức tạp đòi hỏi bôi trơn liên tục với lượng cực nhỏ. Được sản xuất bởi Lube Corp, tập đoàn hàng đầu thế giới về hệ thống bôi trơn trung tâm, dòng Mix-S được thiết kế để lấp đầy khoảng trống giữa bôi trơn bằng dầu truyền thống và phân phối hỗ trợ bằng khí hiện đại. Bằng cách sử dụng nguyên lý trộn dầu-khí, van này đảm bảo một lượng chất bôi trơn chính xác được vận chuyển bởi dòng khí nén liên tục, tạo ra màng dầu ổn định giúp giảm ma sát, tản nhiệt và ngăn ngừa nhiễm bẩn trong các bộ phận máy móc quan trọng.
Thông số kỹ thuật và kiến trúc thiết kế
Lube Mix-S 3-3-3 đặc trưng bởi thiết kế mô-đun và nhỏ gọn, cho phép tích hợp liền mạch vào các mạng lưới bôi trơn hiện có. Ký hiệu “3-3-3” thường đề cập đến cấu hình của các đầu ra hoặc khả năng xả thể tích cụ thể của các phần tử định lượng bên trong.
Các thuộc tính kỹ thuật chính của Mix-S 3-3-3 bao gồm: – Loại định lượng: Thể tích dương (Volumetric positive displacement). Không giống như các van kiểm soát lưu lượng dựa trên thời gian và áp suất, Mix-S sử dụng cơ chế piston để đảm bảo lượng dầu chính xác được xả ra bất kể sự biến động về độ nhớt của dầu hoặc nhiệt độ.
– Nguyên lý trộn: Van có một buồng trộn chuyên dụng, nơi giọt dầu đã định lượng gặp luồng khí nén đã được điều chỉnh. Điều này ngăn chặn sự hình thành “sương mù”, thay vào đó tạo ra dòng chảy dạng “vệt” dọc theo thành ống, hiệu quả hơn cho việc bôi trơn vòng bi tốc độ cao.
– Áp suất vận hành: Hệ thống thường hoạt động trong phạm vi áp suất đường ống chính từ 1,5 đến 3,0 MPa đối với nguồn cấp dầu, trong khi áp suất khí được điều chỉnh dựa trên khoảng cách đến điểm bôi trơn và tốc độ quay của trục chính.
– Thành phần vật liệu: Được chế tạo từ hợp kim nhôm cao cấp và các linh kiện bên trong chống ăn mòn, van được xây dựng để chịu được môi trường khắc nghiệt của các trung tâm gia công CNC và dây chuyền sản xuất tự động.Nguyên lý hoạt động: Chu kỳ phân phối dầu-khí
Hoạt động của Lube Mix-S 3-3-3 là một quy trình nhiều giai đoạn được thiết kế để đảm bảo độ tin cậy và tính lặp lại:1. Nén dầu: Bộ bơm trung tâm cung cấp dầu có áp suất đến đầu vào của van Mix-S. Áp suất đẩy piston định lượng bên trong thực hiện hành trình, thu giữ một thể tích dầu đã định trước.
2. Xả và Trộn: Khi áp suất bơm đạt đến ngưỡng mở của van, lượng dầu đã thu giữ sẽ được xả vào đế trộn. Đồng thời, một dòng khí nén khô, đã lọc chảy liên tục qua van.
3. Vận chuyển: Dòng khí cuốn theo giọt dầu. Vì dầu không bị nguyên tử hóa thành sương mịn, nó di chuyển dưới dạng một màng mỏng dọc theo đường kính trong của ống phân phối. Dòng chảy dạng “vệt” này đảm bảo dầu đến điểm bôi trơn mà không bị thất thoát vào khí quyển.
4. Giám sát: Hầu hết các cấu hình Lube Mix-S đều bao gồm một chỉ báo trực quan hoặc cổng cảm biến áp suất kỹ thuật số. Điều này cho phép đội ngũ bảo trì xác nhận piston định lượng đang hoạt động đúng chu kỳ, đảm bảo không có điểm bôi trơn nào bị khô.Ưu điểm chính cho các ứng dụng công nghiệp
Việc triển khai van chia định lượng dầu-khí Lube Mix-S 3-3-3 mang lại nhiều lợi ích đột phá cho sản xuất hiện đại: – Độ ổn định nhiệt: Trong các ứng dụng trục chính tốc độ cao, nhiệt là kẻ thù chính của tuổi thọ vòng bi. Luồng khí liên tục do hệ thống Mix-S cung cấp đóng vai trò như một môi trường làm mát, mang đi nhiệt do ma sát tạo ra trong khi dầu cung cấp khả năng bôi trơn cần thiết.
– Cải thiện môi trường và an toàn: Các hệ thống phun sương dầu truyền thống có thể tạo ra đám mây dầu trong môi trường nhà máy, dẫn đến các vấn đề về hô hấp cho người vận hành và bề mặt trơn trượt. Công nghệ dòng chảy “vệt” của Mix-S giữ dầu nằm trong các đường dẫn và vỏ vòng bi, giảm đáng kể tác động môi trường.
– Giảm tiêu thụ chất bôi trơn: Vì Mix-S phân phối một liều lượng thể tích chính xác (thường thấp từ 0,01cc đến 0,03cc mỗi chu kỳ), nó loại bỏ tình trạng “bôi trơn quá mức” thường thấy ở các hệ thống thủ công hoặc nhỏ giọt. Điều này dẫn đến tiết kiệm chi phí đáng kể cho các loại dầu trục chính tổng hợp đắt tiền.
– Ngăn ngừa nhiễm bẩn: Áp suất dương liên tục của dòng khí trong vỏ vòng bi đóng vai trò như một lớp niêm phong, ngăn chặn sự xâm nhập của chất làm mát, bụi và mạt kim loại có thể dẫn đến hỏng vòng bi sớm.Tích hợp, Tương thích và Bảo trì
Lube Mix-S 3-3-3 được thiết kế để hoạt động cùng với các dòng bơm điện EGM và GMN của Lube Corp. Khi cấu hình hệ thống, việc khớp chiều dài và đường kính ống với yêu cầu lưu lượng khí là rất quan trọng để đảm bảo dòng chảy “vệt” duy trì ổn định. Thông thường, ống nylon trong suốt hoặc ống đồng được sử dụng để cho phép kiểm tra trực quan sự di chuyển của dầu.
Việc bảo trì van Mix-S là tối thiểu nhưng thiết yếu để đảm bảo độ chính xác lâu dài. Người dùng nên đảm bảo rằng: – Nguồn cấp khí nén được lọc ít nhất đến 5 micron và được làm khô hoàn toàn bằng máy sấy lạnh hoặc máy sấy hấp thụ.
– Chỉ sử dụng các loại chất bôi trơn được chỉ định (thường là dầu trục chính ISO VG 10 đến VG 68) để ngăn ngừa tắc nghẽn các lỗ định lượng chính xác.
– Kiểm tra định kỳ đế trộn để đảm bảo không có cặn bẩn tích tụ gây cản trở giao diện khí-dầu.Kết luận
Van chia định lượng dầu-khí Lube Mix-S 3-3-3 là một giải pháp tinh vi cho các yêu cầu bôi trơn khắt khe của bối cảnh công nghiệp thế kỷ 21. Bằng cách kết hợp độ chính xác của định lượng thể tích với các đặc tính làm mát và niêm phong của khí nén, nó đảm bảo máy móc giá trị cao hoạt động ở hiệu suất cao nhất với thời gian dừng máy tối thiểu. Dù được tích hợp vào một máy CNC mới hay được sử dụng như một bản nâng cấp cho hệ thống trục chính cũ, Mix-S 3-3-3 vẫn cung cấp độ tin cậy và ý thức bảo vệ môi trường theo các tiêu chuẩn sản xuất hiện đại.
