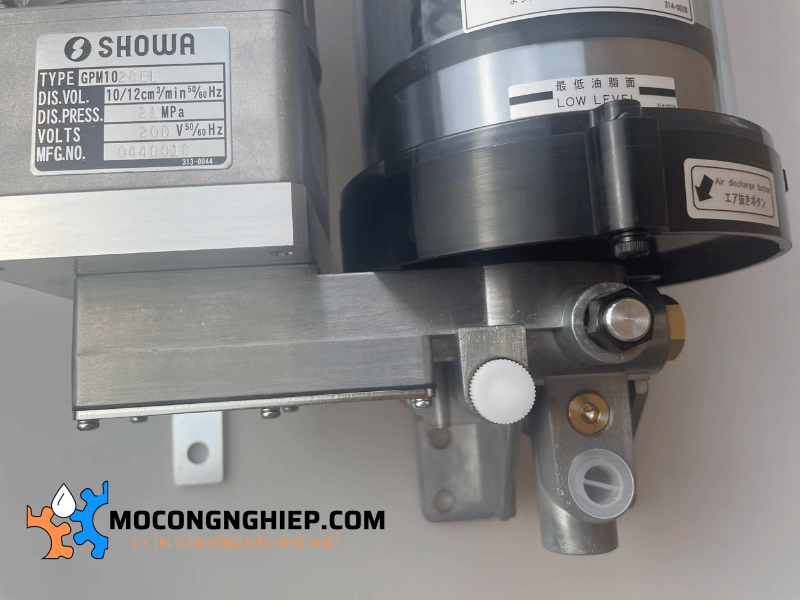

Bơm mỡ động cơ Showa GPM1028EL: Tổng quan kỹ thuật toàn diện
Giới thiệu về dòng Showa GPM
Máy bơm mỡ động cơ Showa GPM1028EL là một bộ phận hiệu suất cao, được thiết kế chính xác để tích hợp vào các hệ thống bôi trơn trung tâm lũy tiến. Được sản xuất bởi Showa Lubrication Systems, đơn vị dẫn đầu trong lĩnh vực bôi trơn công nghiệp từ năm 1954, máy bơm này là một công cụ quan trọng để duy trì hiệu suất, độ chính xác và tuổi thọ của máy móc phức tạp. Bằng cách cung cấp lượng chất bôi trơn được kiểm soát và nhất quán đến nhiều điểm từ một nguồn duy nhất, GPM1028EL đảm bảo thiết bị công nghiệp hoạt động trong điều kiện tối ưu, giảm mài mòn và ngăn ngừa các hư hỏng cơ học tốn kém.
Thông số kỹ thuật và phân tích mô hình
Dòng GPM được thiết kế đặc biệt cho các hệ thống bôi trơn lũy tiến, nơi mỡ được phân phối thông qua một loạt các khối phân phối lũy tiến. Mô hình GPM1028EL được phân loại theo đầu ra áp suất cao và cấu hình bình chứa cụ thể.
Các thông số kỹ thuật chính bao gồm: – Lưu lượng xả: Máy bơm cung cấp tốc độ dòng chảy ổn định 10cc/phút ở tần số 50Hz và 12cc/phút ở 60Hz đối với các mẫu AC. Đối với cấu hình DC24V, đầu ra ổn định ở mức 10cc/phút.
– Áp suất xả tối đa: Mô hình này được thiết kế cho các ứng dụng áp suất cao, có khả năng đạt áp suất xả tối đa 21 MPa (khoảng 214 kg/cm2). Áp suất cao này rất cần thiết để vượt qua lực cản vốn có trong các đường ống dài và bộ phân phối lũy tiến.
– Dung tích bình chứa: Ký hiệu 1028 cho biết dung tích định mức 800cc. Dung tích hiệu dụng duy trì ở mức 800cc, sử dụng loại hộp đựng “Grease Cup” thay vì hộp thay thế (cartridge).
– Cấu hình đầu ra: Đơn vị có hai cổng ra Rc1/4, cho phép người dùng chọn cổng thuận tiện nhất cho việc lắp đặt cụ thể.
– Phạm vi nhiệt độ hoạt động: Máy bơm được xếp hạng hoạt động trong môi trường từ 0 đến 40 độ C.
– Khả năng tương thích của mỡ: Được thiết kế để xử lý nhiều loại mỡ, cụ thể là từ cấp NLGI số 000 đến số 2.Nguyên lý hoạt động
Showa GPM1028EL hoạt động như một máy bơm piston chạy bằng động cơ. Cơ chế bên trong sử dụng hệ thống cam hoặc bánh răng do động cơ truyền động để kích hoạt piston, giúp hút mỡ từ bình chứa và đẩy vào đường xả. – Hút và Xả: Khi động cơ quay, piston tạo ra chân không để hút mỡ vào buồng bơm. Trong hành trình ngược lại, mỡ được nén áp suất và đẩy ra qua cổng ra.
– Phân phối lũy tiến: Trong hệ thống lũy tiến, mỡ có áp suất từ GPM1028EL đi vào bộ phân phối chính. Bộ phân phối này chia mỡ thành các lượng đã được định lượng, gửi đến các khối phụ hoặc trực tiếp đến các điểm bôi trơn theo một trình tự cụ thể, xác định trước.
– Quản lý áp suất: Với khả năng chịu áp 21 MPa, máy bơm bao gồm các cơ chế an toàn bên trong để ngăn chặn tình trạng quá áp. Nếu xảy ra tắc nghẽn trong mạng lưới phân phối, áp suất hệ thống sẽ tăng lên, thường kích hoạt công tắc áp suất hoặc van xả tùy chọn để bảo vệ động cơ và đường ống.Các tính năng chính và ưu điểm công nghiệp
Thiết kế của GPM1028EL mang lại một số lợi thế cho môi trường sản xuất hiện đại: – Hiệu quả tập trung: Bằng cách tự động hóa quy trình bôi trơn, GPM1028EL loại bỏ nhu cầu bôi mỡ thủ công vốn thường không nhất quán và tốn nhiều công sức. Điều này đảm bảo mọi điểm bôi trơn đều nhận được lượng mỡ chính xác vào các khoảng thời gian chính xác.
– Kết cấu chắc chắn: Được chế tạo để chịu được sự khắc nghiệt của việc sử dụng công nghiệp, máy bơm có động cơ bền bỉ và phớt chất lượng cao. Ký hiệu “EL” thường đề cập đến các cấu hình điện hoặc cảm biến mức cụ thể nhằm tăng cường khả năng tích hợp của đơn vị với hệ thống điều khiển máy.
– Giám sát và Điều khiển: GPM1028EL có thể được trang bị các phụ kiện tùy chọn như công tắc phao để phát hiện mức thấp và bảng đấu dây để dễ dàng kết nối vào Bộ điều khiển logic lập trình (PLC). Điều này cho phép giám sát trạng thái bôi trơn trong thời gian thực.
– Ngăn ngừa nhiễm bẩn: Hệ thống cốc đựng mỡ kín đảm bảo chất bôi trơn không bị dính bụi, mạt kim loại và các chất ô nhiễm môi trường khác thường gặp trong các xưởng cơ khí và nhà máy.Lắp đặt và Tích hợp
GPM1028EL là một đơn vị linh hoạt, tương thích với các thành phần khác nhau của Showa. Nó thường được sử dụng cùng với: – Dòng Dester G SG: Đây là các bộ phân phối lũy tiến hoạt động song song với máy bơm GPM để đảm bảo cung cấp mỡ theo trình tự.
– Phụ kiện giám sát: Các thiết bị như công tắc áp suất UT30PS có thể được tích hợp để cung cấp phản hồi cho hệ thống điều khiển của máy, đảm bảo máy bơm tạo ra đủ áp suất để vượt qua lực cản của hệ thống.
– Chất bôi trơn đặc biệt: Mặc dù tương thích với các loại mỡ NLGI số 000-2 tiêu chuẩn, Showa khuyến nghị các loại chất bôi trơn cụ thể như dòng SLC hoặc SLI để đảm bảo tuổi thọ và hiệu quả tối đa cho máy bơm.Bảo trì và Hỗ trợ
Showa GPM1028EL được thiết kế để ít phải bảo trì, nhưng cần kiểm tra định kỳ để đảm bảo tính toàn vẹn của hệ thống. Người dùng nên định kỳ kiểm tra mức mỡ trong cốc 800cc và đảm bảo bộ lọc đầu vào luôn sạch sẽ. Vì đây là thiết bị chạy bằng điện, các kết nối điện nên được kiểm tra độ chặt và các dấu hiệu mài mòn.
Sản phẩm được hỗ trợ toàn cầu bởi các đại lý và nhà phân phối được ủy quyền, chẳng hạn như Shinlube và Devco Corporation, cung cấp quyền truy cập vào các phụ tùng thay thế, dịch vụ kỹ thuật và hỗ trợ bảo hành.
Kết luận
Máy bơm mỡ động cơ Showa GPM1028EL là nền tảng của hoạt động bảo trì công nghiệp hiện đại. Bằng cách kết hợp khả năng xả 21 MPa mạnh mẽ với bình chứa 800cc và các bộ điều khiển tự động, nó cung cấp một giải pháp đáng tin cậy cho nhu cầu bôi trơn phức tạp của máy CNC, dây chuyền sản xuất ô tô và thiết bị công nghiệp nặng. Khả năng cung cấp lượng mỡ chính xác thông qua các hệ thống lũy tiến khiến nó trở thành một thành phần thiết yếu cho bất kỳ cơ sở nào nhằm giảm thời gian dừng máy và kéo dài tuổi thọ của tài sản cơ khí.
