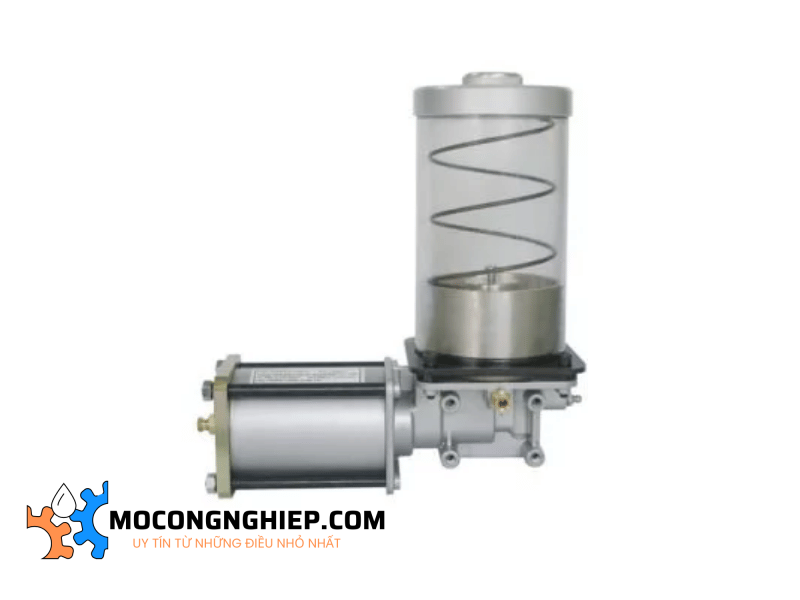

Tổng quan về Máy bơm mỡ kiểu khí nén Chiba ASK-16
Máy bơm mỡ kiểu khí nén Chiba ASK-16 là giải pháp bôi trơn vận hành bằng khí nén hiệu suất cao, được thiết kế cho các môi trường công nghiệp khắt khe. Được thiết kế bởi Chiba, đơn vị dẫn đầu về công nghệ bôi trơn chính xác, dòng ASK-16 được chế tạo đặc biệt để cung cấp mỡ áp suất cao, ổn định cho máy móc tự động và các hệ thống sản xuất quy mô lớn. Máy bơm này sử dụng khí nén để điều khiển pít-tông chuyển động tịnh tiến, đảm bảo dòng chất bôi trơn đáng tin cậy đến các bộ phận máy quan trọng, từ đó giảm ma sát, nhiệt và mài mòn cơ học.
Tổng quan sản phẩm và Thiết kế khí nén
ASK-16 được phân loại là máy bơm mỡ vận hành bằng khí nén, là lựa chọn lý tưởng cho các cơ sở đã sử dụng hệ thống khí nén. Thiết kế chắc chắn của máy phù hợp cho các ứng dụng kháng mỡ, phổ biến trong các trung tâm gia công CNC, máy ép rèn hạng nặng và dây chuyền lắp ráp tự động. Không giống như bơm thủ công dựa vào sức người hoặc bơm chạy bằng động cơ yêu cầu hạ tầng điện tại điểm lắp đặt, ASK-16 cung cấp một giải pháp thay thế mạnh mẽ tận dụng khí nén của nhà máy để đạt được áp suất xả vượt trội.
Kiến trúc của ASK-16 tập trung vào độ bền và sự đơn giản. Máy thường có thiết lập phân phối đường đơn, giúp đơn giản hóa mạng lưới đường ống và giảm các điểm lỗi tiềm ẩn. Việc sử dụng vật liệu cao cấp cho thân bơm đảm bảo khả năng chống lại tác động ăn mòn của môi trường công nghiệp và thành phần hóa học của các loại mỡ khác nhau.
Nguyên lý hoạt động
Hoạt động của Chiba ASK-16 tập trung vào cơ chế pít-tông khí nén. Khi khí nén được đưa vào xi lanh khí, nó tạo ra chuyển động tuyến tính trong pít-tông bên trong. Hành động tịnh tiến này tạo ra hiệu ứng chân không trong hành trình đi lên, hút mỡ từ bình chứa vào buồng áp suất. Trong hành trình đi xuống, pít-tông ép mỡ qua cửa xả ở áp suất cao.
Một trong những đặc điểm nổi bật của ASK-16 là khả năng chuyển đổi áp suất khí tương đối thấp thành áp suất đầu ra mỡ cao thông qua một tỷ lệ áp suất cụ thể. Điều này cho phép máy bơm vượt qua lực cản của các đường bôi trơn dài và áp suất ngược của các khe hở ổ trục hẹp. Để đảm bảo an toàn hệ thống, máy bơm được thiết kế để hoạt động cùng với bộ điều áp và bộ bôi trơn (đơn vị FRL), cho phép người vận hành điều chỉnh đầu ra bằng cách tinh chỉnh áp suất khí đầu vào. Ngoài ra, các van an toàn nội bộ hoặc van xả áp bên ngoài thường được sử dụng để ngăn chặn việc quá áp trong mạch bôi trơn.
Thông số kỹ thuật
Dòng Chiba ASK-16 có sẵn trong một số cấu hình để đáp ứng nhu cầu công nghiệp đa dạng, chủ yếu tập trung vào dung tích bình chứa và tỷ lệ áp suất.
Dữ liệu kỹ thuật chính cho dòng ASK-16 bao gồm: – Nguồn năng lượng: Khí nén
– Loại chất bôi trơn: Mỡ (thường là NLGI \#000 đến \#2)
– Dung tích bình chứa: Có sẵn các loại 1L, 2L, 4L và các kích thước tùy chỉnh lớn hơn
– Áp suất xả tối đa: Lên đến 150kg/cm2 (tùy thuộc vào đầu vào khí)
– Áp suất khí vận hành: 4-7kg/cm2
– Bộ phân phối khuyến nghị: Bộ phân phối lũy tiến hoặc đường đơnCác đơn vị bơm được thiết kế với giá đỡ tiêu chuẩn, cho phép lắp đặt dễ dàng bên hông máy hoặc trong các tủ bôi trơn chuyên dụng. Bình chứa thường trong suốt hoặc được trang bị đồng hồ đo mức, cho phép nhân viên bảo trì theo dõi mức mỡ trong nháy mắt.
Ưu điểm chính1. Khả năng áp suất cao: Truyền động khí nén cho phép ASK-16 tạo ra áp suất cao hơn đáng kể so với bơm thủ công hoặc bơm điện điện áp thấp, đảm bảo mỡ đến được cả những điểm bôi trơn xa nhất.
2. Tích hợp tự động: ASK-16 có thể dễ dàng tích hợp vào hệ thống PLC (Bộ điều khiển logic lập trình) của máy. Bằng cách sử dụng van điện từ để điều khiển nguồn cấp khí, các chu kỳ bôi trơn có thể được định thời chính xác để khớp với chu kỳ hoạt động của máy.
3. An toàn chống cháy nổ: Vì máy bơm chạy bằng khí thay vì điện, nên nó an toàn hơn khi sử dụng trong môi trường có thể có hơi hoặc bụi dễ cháy, giảm nguy cơ đánh lửa điện.
4. Hiệu quả bảo trì: Thiết kế tịnh tiến của động cơ khí đơn giản hơn so với các động cơ điện truyền động bằng bánh răng phức tạp. Sự đơn giản này giúp việc bảo trì dễ dàng hơn và tuổi thọ vận hành dài hơn trong các điều kiện khắc nghiệt.
5. Hiệu suất nhất quán: ASK-16 cung cấp một lượng mỡ ổn định trên mỗi hành trình, đảm bảo mỗi điểm bôi trơn nhận được một lượng chất bôi trơn đo lường được và có thể dự đoán được, điều này rất quan trọng để duy trì độ chính xác của máy móc tốc độ cao.Ứng dụng và Khả năng tương thích
Chiba ASK-16 là thiết bị thiết yếu trong các lĩnh vực sản xuất nặng và ô tô. Nó thường được tìm thấy trên các máy đúc phun nhựa quy mô lớn, nơi nó cung cấp bôi trơn liên tục cho các đơn vị kẹp và cơ cấu khớp nối. Trong ngành dệt may, nó được sử dụng để duy trì hoạt động trơn tru của các máy dệt và khung kéo sợi tốc độ cao.
Máy bơm này tương thích cao với các hệ thống bôi trơn lũy tiến. Khi kết hợp với các khối cấp liệu lũy tiến, ASK-16 có thể phân phối mỡ cho hàng chục ổ trục đồng thời. Điều này đảm bảo mọi bộ phận của máy, từ trục truyền động chính đến các liên kết phụ nhỏ nhất, đều được bảo vệ. Hơn nữa, ASK-16 thường được sử dụng làm bơm trung tâm trong các hệ thống bôi trơn “theo vùng”, nơi một máy bơm phục vụ một phần cụ thể của dây chuyền sản xuất lớn.
Kết luận
Máy bơm mỡ kiểu khí nén Chiba ASK-16 đại diện cho đỉnh cao của công nghệ bôi trơn khí nén. Bằng cách kết hợp sức mạnh của khí nén với kỹ thuật chính xác của Chiba, nó cung cấp một giải pháp áp suất cao, đáng tin cậy cho các thách thức công nghiệp hiện đại. Đối với các nhà sản xuất muốn tự động hóa quy trình bảo trì và bảo vệ thiết bị vốn của mình, ASK-16 mang lại độ tin cậy, an toàn và hiệu suất cần thiết để giữ cho dây chuyền sản xuất hoạt động ở hiệu suất cao nhất. Dù được tích hợp vào một máy mới hay được sử dụng như một bản nâng cấp cho hệ thống cũ, ASK-16 vẫn là lựa chọn ưu tiên cho quản lý mỡ chuyên nghiệp.
