Máy bơm dầu Piston tự động gián đoạn MMXL-III: Tổng quan kỹ thuật chi tiết
Giới thiệu về dòng MMXL-III

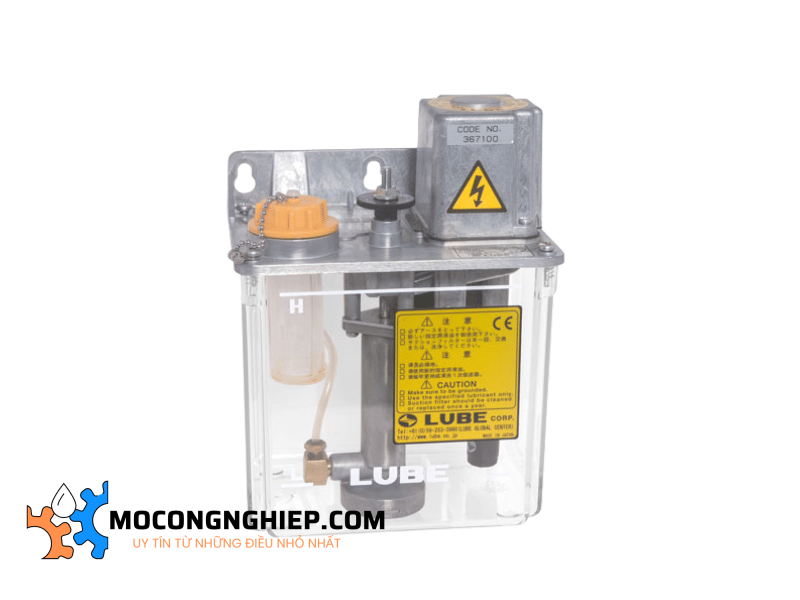

Máy bơm dầu Piston tự động gián đoạn MMXL-III là một bộ phận bôi trơn có độ chính xác cao được thiết kế để đáp ứng các yêu cầu khắt khe của máy móc công nghiệp hiện đại. Được sản xuất bởi Lube Corp, một đơn vị dẫn đầu về công nghệ bôi trơn tập trung, MMXL-III đóng vai trò là nền tảng để duy trì tính toàn vẹn vận hành của máy tiện CNC, máy phay và các dây chuyền sản xuất tự động. Máy bơm piston điều khiển bằng động cơ này được thiết kế đặc biệt để bôi trơn dầu gián đoạn, đảm bảo rằng các bề mặt tiếp xúc cơ học quan trọng nhận được chính xác lượng chất bôi trơn cần thiết vào các khoảng thời gian cụ thể, từ đó giảm ma sát, nhiệt và mài mòn.
Thông số kỹ thuật và Thiết kế
MMXL-III là một thiết bị nhỏ gọn và chắc chắn, tích hợp động cơ, cơ chế bơm piston và bình chứa dầu vào một bộ sản phẩm tinh gọn duy nhất. Nó được thiết kế để hoạt động với hệ thống bôi trơn định lượng (dịch chuyển tích cực), đảm bảo mỗi điểm bôi trơn nhận được một lượng dầu cố định bất kể khoảng cách từ bơm hoặc lực cản trong đường ống.
Các thông số kỹ thuật chính của MMXL-III bao gồm: – Các biến thể mẫu mã: Dòng sản phẩm bao gồm các cấu hình điện áp khác nhau, chẳng hạn như MMXL-III-1 (100V AC) và MMXL-III-2 (200V AC), để phù hợp với các tiêu chuẩn điện năng quốc tế.
– Thể tích xả: Bơm thường có tốc độ xả là 2.0cc mỗi chu kỳ hoặc 2.5cc mỗi chu kỳ, tùy thuộc vào tần số động cơ cụ thể (50/60Hz).
– Áp suất xả: Hoạt động ở áp suất định mức 1.5 MPa (khoảng 15kg/cm2), cung cấp đủ lực để vượt qua lực cản đường ống và kích hoạt các bộ phân phối định lượng.
– Tùy chọn bình chứa: Thiết bị có sẵn các kích thước bình chứa khác nhau, thường dao động từ 1.5 lít đến 4 lít, được chế tạo từ nhựa chất lượng cao hoặc kim loại để chống lại sự phân hủy hóa học từ dầu công nghiệp.
– Phạm vi độ nhớt hiệu quả: MMXL-III được tối ưu hóa để sử dụng với dầu bôi trơn trong phạm vi độ nhớt từ 32 đến 1300 mm2/s (cSt), giúp nó tương thích với nhiều loại dầu bôi trơn công nghiệp.Nguyên lý hoạt động
MMXL-III hoạt động trên cơ chế dẫn động piston theo chu kỳ. Không giống như các loại bơm lưu lượng liên tục, tính chất gián đoạn của MMXL-III cho phép kiểm soát các “nhát” dầu.1. Giai đoạn hút: Khi động cơ dẫn động cơ cấu cam hoặc trục khuỷu bên trong, piston sẽ rút lại, tạo ra chân không trong xi lanh. Điều này hút dầu từ bình chứa qua bộ lọc hút vào buồng bơm.
2. Giai đoạn nén: Khi piston đổi hướng, nó sẽ nén dầu. Áp suất đẩy van xả mở ra và dầu được đưa vào đường dây bôi trơn chính.
3. Kích hoạt hệ thống: Dầu được nén đi qua đường ống đến các bộ phân phối định lượng (còn được gọi là PDI hoặc Kim phun dịch chuyển tích cực). Các bộ phân phối này lưu trữ một lượng dầu cụ thể và xả vào các ổ bi hoặc rãnh trượt chỉ khi áp suất hệ thống đạt đến điểm thiết lập và sau đó xả áp.
4. Giải nén: Sau khi bơm hoàn thành hành trình và dừng lại, một van xả áp tích hợp sẽ mở ra. Điều này cho phép áp suất trong đường ống chính giảm xuống, điều thiết yếu để thiết lập lại các bộ phân phối định lượng cho chu kỳ bôi trơn tiếp theo.Ưu điểm chính cho các ứng dụng công nghiệp
Việc tích hợp bơm MMXL-III vào chương trình bảo trì máy móc mang lại một số lợi ích chiến lược: – Định lượng dầu chính xác: Bằng cách sử dụng hệ thống định lượng, MMXL-III đảm bảo rằng không có bộ phận nào của máy bị bôi trơn quá mức (gây lãng phí dầu) hoặc bôi trơn thiếu (gây hỏng hóc sớm).
– Giám sát tự động: Bơm thường được trang bị công tắc mức thấp. Điều này cung cấp tín hiệu kỹ thuật số cho bộ điều khiển CNC hoặc PLC của máy, cảnh báo người vận hành khi bình chứa cần được nạp đầy, ngăn chặn hệ thống chạy khô.
– Hiệu quả năng lượng: Vì bơm chỉ hoạt động trong các đợt ngắn trong chu kỳ làm việc, nó tiêu thụ ít năng lượng hơn đáng kể so với hệ thống bôi trơn lưu lượng liên tục.
– Độ bền và Độ tin cậy: Được xây dựng với các vòng đệm cấp công nghiệp và động cơ hiệu suất cao, MMXL-III được thiết kế để phục vụ trong nhiều năm trong môi trường nhà máy khắc nghiệt, bao gồm cả những nơi có độ rung cao và bụi bẩn trong không khí.Tích hợp và Tương thích
MMXL-III đạt hiệu quả cao nhất khi kết hợp với dòng bộ phân phối định lượng của Lube Corp, chẳng hạn như dòng DS hoặc MO. Sự kết hợp này tạo ra một hệ thống “đường dây đơn” dễ lắp đặt và xử lý sự cố. Mặc dù chủ yếu được sử dụng cho dầu, thiết kế piston chắc chắn của MMXL-III đảm bảo hiệu suất ổn định ngay cả khi độ nhớt của dầu thay đổi theo sự biến động của nhiệt độ môi trường.
Bảo trì và Hỗ trợ
MMXL-III được thiết kế để hầu như không cần bảo trì. Yêu cầu chính là thay thế hoặc vệ sinh định kỳ bộ lọc hút nằm bên trong bình dầu để đảm bảo bơm không hút phải cặn bẩn. Người dùng cũng nên định kỳ kiểm tra van xả áp để đảm bảo hệ thống đang giải nén chính xác. Vì đây là một tiêu chuẩn toàn cầu trong ngành máy công cụ, các bộ phận thay thế và bộ dụng cụ làm kín cho MMXL-III luôn có sẵn thông qua các nhà phân phối ủy quyền trên toàn thế giới.
Kết luận
Máy bơm dầu Piston tự động gián đoạn MMXL-III không chỉ là một chiếc bơm thông thường; nó là một biện pháp bảo vệ quan trọng cho các tài sản công nghiệp có giá trị cao. Bằng cách cung cấp khả năng bôi trơn tự động, chính xác và đáng tin cậy, nó giúp giảm thiểu thời gian dừng máy và kéo dài tuổi thọ của các máy móc phức tạp. Dù được tích hợp vào một máy CNC mới hay được sử dụng để thay thế cho một bộ phận bôi trơn cũ hơn, MMXL-III vẫn là lựa chọn ưu tiên của các kỹ sư coi trọng sự chính xác và sức khỏe cơ học lâu dài.
